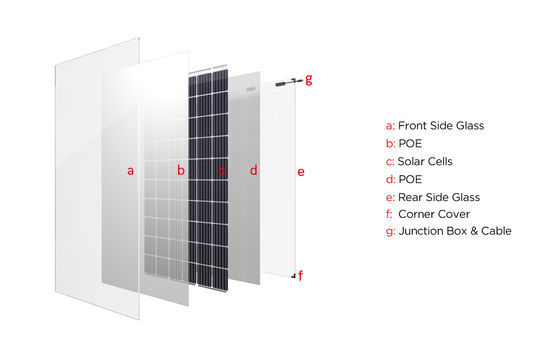

Lichte ultradun glasplaat voor voorzijde zonnebedekking

Bereik van ingestelde waarde

69.0-72.0

4.5-8.0

<0.01

6.0-8.0

3.5-5.0

0.1-1.0

13.0-14.5

1

Dichtheid

g/cm3

GB/T5432- 2008

2.48±0.01

2

Brekingsindex

/

GB/T 2680-2021

1.51±0.01

3

Young's Modulus

GPA

GB/T 37780-2019

73.0±0.5

4

Overdraagbaarheid

%

GB/T 2680-2021

≥ 91.5

5

Volumeweerstand

lg ((Ω.cm)

GB/T31838.2- 2019

≥ 100

6

Dielectrische constante

/

SJ/T 11043-1996

≥ 7.0

7

Verzachtingspunt

°C

GB/T 28195-2011

750 ± 10

8

Spanningspunt

°C

GB/T 28196-2011

516 ± 5

9

Verzilveringspunt

°C

GB/T 28196-2011

562 ± 5

10

Warmtegeleidbaarheid

W/(M.K.)

JC/T 675-1997

0.682±0.10

11

Thermische expansievermogen

* 10-7°C

SJ/T 11036-1996

85 ± 5

12

Foto-elastische coëfficiënt

nm/cm/MPa

BS 7604-1-1992

27.0±0.2

13

De coëfficiënt van Poisson

/

GB/T 28195-2011

0.23±0.02

14

Vickershardheid

HV

GB/T 16534-2009

610 ± 10

CS(MPa)

DOL(um)

CS(MPa)

DOL(um)

CS(MPa)

DOL(um)

CS(MPa)

DOL(um)

3 uur

≥650

≥ 7.0

≥650

≥ 80

≥650

≥ 90

≥650

≥ 105

4 uur

≥ 600

≥ 80

≥ 600

≥ 90

≥ 600

≥ 110

≥ 600

≥ 125

5 uur

≥ 600

≥ 90

≥ 600

≥ 100

≥ 600

≥ 115

≥ 600

≥130

1

DInnemendT- Het is niet goed.

1300*1100*(±2 mm)

Maatstaf van de band

2

Dikte

0.50 ~ 1.1±0.05m

1.3~2.0±0.05m

Micrometer

3

Dikteverschil

≤00,04 mm

Micrometer

4

Het diagonale verschil
(Vertikulairheid)

≤00,3%

Maatstaf van de band

5

Strips

≤Niveau 2

Puntbronnen van licht

6

Vlakheid

(Vóór tempering)

0.50 tot 0.55≤0.15%(=h/l)

0.70~2.0 ≤0.10% ((= h/l)

1

Effectieve massa

Alle gebieden buiten 10 mm van de rand zijn effectieve massagebieden.

2

Uiterlijke gebreken

Schrapende

w≤0.03 mm, toegestaan

0.03 mm<w≤0.05 mm,L≤25 mm(Gecontroleerd door puntdefecten)

w>0.05 mmNiet toegestaan

Fluorescerende lamp2000-2500Lux

Bubbels

d≤0.05 mmNiet meegerekend

0.05 mm<d≤0.2 mm, cijfers≤5 /m²

d>0.2 mm,Niet toegestaan

Inklusies zoals stenen en kleverig tin

d≤0.05 mmNiet meegerekend

0.05 mm<d≤0.2 mm, cijfers≤5 /m²

d>0.2 mm,Niet toegestaan

3

Randdefecten

Geknipt

Eenvoudig splijten

L≤2.0 mm,W≤1.0mm,D≤1/2 van de tHickness (zoals de foto aan de rechterkant toont)).

De cumulatieve lengte van het splinteren is minder dan 10% van de randlengte van de glazen plaat.

4

Scheuren en ontbrekende hoeken

Niet toegestaan

5

Oppervlakte vlekken (glassplinters, bevestigingen, puntbesmetting)

Er zijn geen vlekken toegestaan die niet met gewone wasmiddelen kunnen worden verwijderd.

d≤0.05 mmNiet meegerekend

0.05 mm<d≤0.3mm, cijfers≤5 /m²

d>0.3mm,Niet toegestaan

De seen methode voor het detecteren van verschijning.

1

1300x1100x0.25

900

2

1300x1100x0.33

1020

3

1300x1100x0.40

900

4

1300x1100x0.50

750

5

1300x1100x0.55

680

6

1300x1100x0.70

550

7

1300x1100x0.82

490

8

1300x1100x0.95

420

9

1300x1100x1.0

410

10

1300x1100x1.1

370

11

1300x1100x1.3

310

12

1300x1100x1.5

280

13

1300x1100x1.6

250

14

1300x1100x1.8

230

15

1300x1100x2.0

200
